CBI con ETHERNET

Le serie CBI60W e CBI600W con protocolli Ethernet SNMP, Modbus TCP/IP e HTTPS integrati può essere collegata a gateway e switch, fornendo un facile accesso allo stato della batteria, alle funzioni del DC-UPS e a tutti i dati dell'applicazione.


DCUPS-ethernet-1

La nuova linea di DC-UPS con interfaccia Ethernet è composta da due taglie e differenti modelli:
CBI6012A (12V 5A), CBI6024A (24V 2,5A), CBI6048A (48V 1.25A);
CBI60024A (24V 25A) e CBI60048A (48V 12.5A).
La linea CBI60W è in classe di protezione II, progettati anche per il settore della building automation.

Utilizzano la tecnologia switching con microcontrollori e ottimizzano i tempi di carico e scarico dell'accumulatore senza una scarica profonda, la commutazione dalla batteria al caricabatterie senza alcuna interruzione, la protezione automatica senza fusibile contro la polarità di riserva, il cortocircuito e il sovraccarico e la sovratensione.

La serie CBI60W e CBI600W hanno diversi profili di carica per le tecnologie delle batterie al piombo, AGM, GEL, NiCd, NiMh, Li-Ion e LiFePO4.

Le serie CBI60W e CBI600W con protocolli integrati Ethernet SNMP, Modbus TCP/IP e HTTPS è il nuovo modulo DC-UPS All In One con tensioni di uscita di 12V, 24V o 48V. Il design dei moduli segue le stesse prestazioni affidabili dell'attuale linea di DC-UPS CBI All In One. Le serie CBI60W e CBI600W All In One integrano in un unico prodotto:

  • Alimentatore
  • Modulo Backup
  • Carica Batterie
  • Tester Batterie

Le serie CBI60W e CBI600W si basano sempre sulla tecnologia Battery Care di Adelsystem:

  • Profili di carica specifici per le batterie (piombo acido, AGM, GEL, NiCd, NiMh, Li-Ion e LiFePO4);
  • Compensazione della temperatura di carica;
  • Protezione contro le scariche profonde;
  • Limitatore di corrente di carica;
  • Tester della batteria (collegamento della batteria, inversione di polarità, celle in cortocircuito, cattiva impedenza interna);
  • Monitoraggio dello stato di salute della batteria

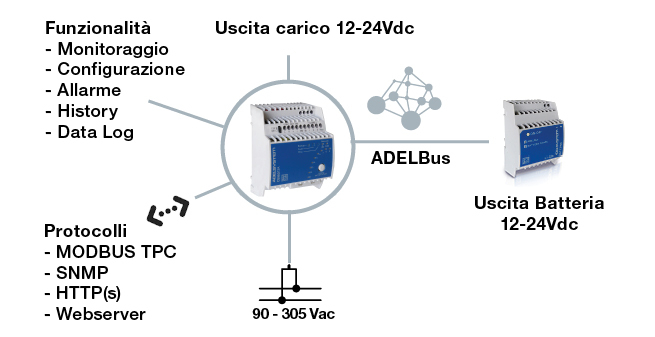

SCHEMA_CBI60

Integrazione ETHERNET per il monitoraggio remoto

Le interfacce Ethernet SNMP, Modbus TCP/IP e HTTPS consentono agli utenti di accedere ai parametri interni del DC-UPS da remoto attraverso le apparecchiature IoT. Una serie di importanti parametri operativi viene inviata in tempo reale.

L'interfaccia consente di:

  • Monitorare i parametri;
  • Configurare i parametri;
  • Registrare dati ed eventi;
  • Ricevere notifiche di allarmi Ad esempio, l'operatore può monitorare i seguenti parametri:
  • Tensione di ingresso AC;
  • Tensione, corrente, potenza e stato di uscita del carico di uscita DC;
  • Tensione, corrente e resistenza interna della batteria
  • Ricevere allarmi su guasti alla rete, al dispositivo e alla batteria.

Sulla base dei dati ricevuti, l'utente può migliorare l'efficienza del sistema e ottimizzare al meglio il consumo energetico del sistema.

adel-screen

WEBSERVER Interno

Le serie CBI60W e CBI600W dispongono di un proprio webserver interno con la possibilità di connettersi utilizzando il proprio indirizzo IP. L'utente potrà gestire la configurazione del DC-UPS attraverso l'interfaccia Adelviewsystem.

Configurazione dell’uscita carico e del relè

L'uscita di carico è totalmente configurabile e le serie CBI60W e CBI600W consentono all'utente di abilitare e disabilitare il carico in uscita in base al tipo di applicazione.

  • Spegnimento del carico tramite un comando via webserver o pulsante esternoSpegnere il carico non appena è presente la rete AC.
  • Attivare il carico non appena la rete AC viene a mancare (illuminazione di emergenza).
  • Alimentare il carico per un periodo di tempo specifico
  • Alimentazione del carico per un funzionamento ciclico, il carico si spegne e si accende ciclicamente e in modo autonomo secondo le tempistiche configurate
  • Possibilità di collegare l'attivazione del carico a un pulsante esterno

I contatti del relè possono essere configurati liberamente in base alle esigenze dell'utente. È possibile configurare:

  • Relè di guasto
  • Relè di rete AC
  • Relè di guasto rectifier
  • Allarme acustico
CONFIGURATION
00000_cbi60_color

Led Multicolore

La serie CBI60W è stata integrata con LED multicolore e un allarme acustico per riconoscere facilmente e rapidamente le situazioni critiche all'interno del pannello.

Datasheet & Manuali

All In One 12Vdc con Modbus TCP/IP, SNMP e HTTPS
NOME INPUT OUTPUT DATA SHEET MANUALI TECHNICAL DRAWINGS
CBI6012A 110-240-277 Vac 5A file-pdf-solid (1) file-pdf-solid (1)
All In One 24Vdc con Modbus TCP/IP, SNMP e HTTPS
NOME INPUT OUTPUT DATA SHEET MANUALI TECHNICAL DRAWINGS
CBI6024A 110-240-277 Vac  2.5A file-pdf-solid (1) file-pdf-solid (1)
       CBI60024A 110-240-277 Vac               25A               file-pdf-solid (1)               file-pdf-solid (1)
All In One 48Vdc con Modbus TCP/IP, SNMP e HTTPS
NOME INPUT OUTPUT DATA SHEET MANUALI TECHNICAL DRAWINGS
CBI6048A 110-240-277 Vac  1.25A file-pdf-solid (1) file-pdf-solid (1)
       CBI60048A 110-240-277 Vac            12.5A               file-pdf-solid (1)               file-pdf-solid (1)
