CBI con MODBUS RTU

La serie CBI con protocollo MODBUS RTU RS485 integrato può essere collegata a moduli RTU e sistemi SCADA, fornendo un facile accesso allo stato della batteria, alle funzioni del DC-UPS e a tutti i dati dell'applicazione.

Richiedi informazioni Download

Il CBI2501224A integra alimentatore, backup, caricabatterie e tester batteria in un unico modulo da soli 50 mm di larghezza.

Uscita carico selezionabile: 12 Vdc 12 A o 24 Vdc 10 A
Range d’ingresso esteso: 100–277 Vac e 140–340 Vdc
Modbus RTU RS485
Profili di carica per Piombo, GEL, AGM, Li-Ion e LiFePO4

Largo soli 50mm

I connettori Push-In riducono i tempi di cablaggio garantendo al contempo la massima sicurezza.

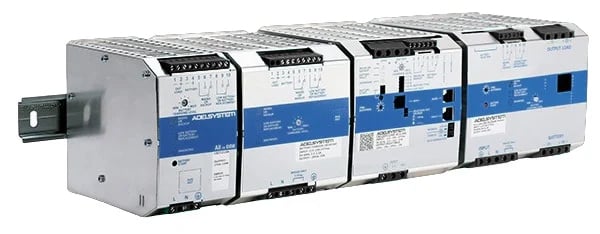

La linea di DC-UPS con interfaccia MODBUS RTU RS485 è composta dai seguenti modelli: CBI2501224A, CBI2801224A, CBI1235A, CBI2420A e CBI4810A.

i DC-UPS con interfaccia MODBUS consentono all’operatore di monitorare e configurare i dispositivi da remoto. Il protocollo Modbus RTU RS485 è integrabile nei sistemi SCADA e di comunicazione, senza alcun limite.

Modbus RTU RS485 e Test batteria

Configura +100 parametri, gestisci l'interruttore di uscita del carico ed esegui test sulle batterie da remoto tramite Modbus RTU RS485.

Il monitoraggio avanzato consente di controllare:

(SoC) stato di carica
(SoH) stato di salute

avverte quando sostituire le batterie, prevenendo guasti imprevisti e programmando la manutenzione.

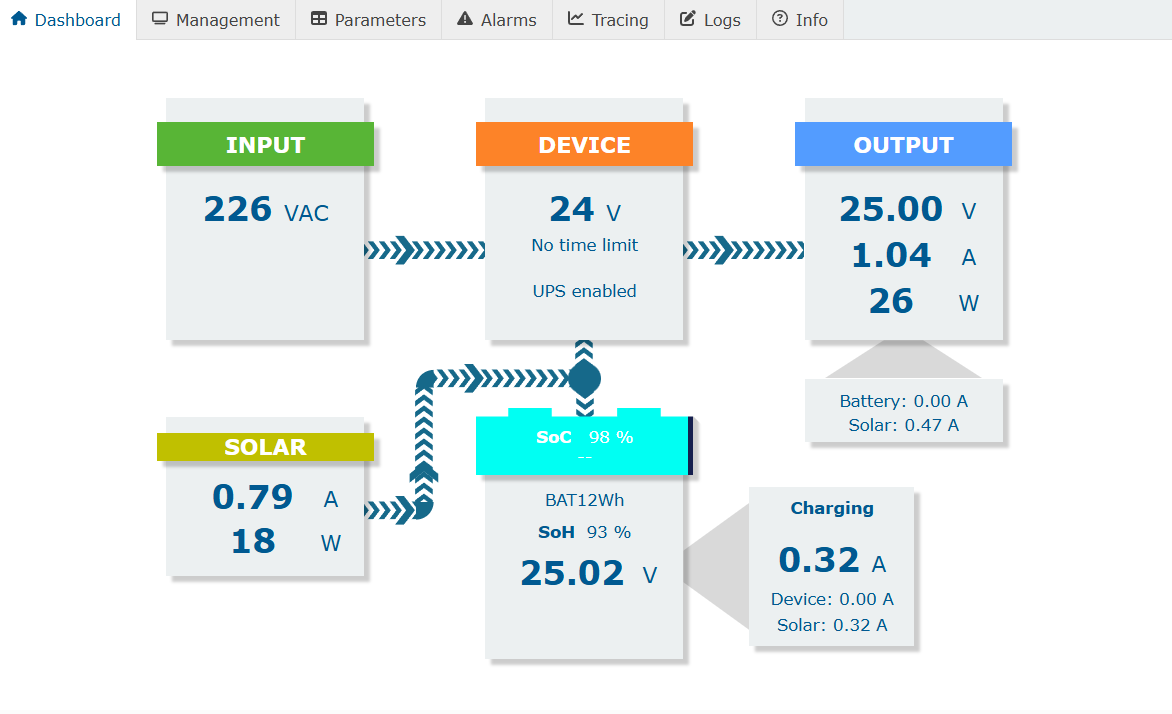

La connessione MODBUS RTU RS485 può essere utilizzata per collegare i CBI al software Adelviewsystem per la configurazione degli stessi. Il software Adelviewsystem può essere scaricato gratuitamente dal web e non richiede alcuna licenza su PC.

La mappa MODBUS RTU RS485 Adelsystem è composta da più di 100 parametri, suddivisi in differenti operazioni:

Monitoraggio;
Cronologia;
Configurazione;
Allaramistica;
Registrazione dati

Caratteristiche principali

Tensione di uscita 12, 24, 48Vdc, anche in assenza di rete

Corrente di uscita 2,5A ÷ 25A, anche in assenza di rete

Segnalazioni di guasto tramite contatto relay, codice lampeggio e protocollo Modbus RTU e TCP/IP

Ripartizione automatizzata della potenza disponibile tra carico e ricarica batteria

Potenza di uscita: 250W, 280W, 500W, 600W

Power Boost, fino a 3 volte la corrente nominale disponibile. Possibilità di gestire spunti di corrente elevati

Autodiagnosi del DC-UPS e della batteria: tensione elevata; batteria solfata; connessione invertita; possibile elemento in corto circuito; protezione contro il corto circuito

Relè di segnalazione “main o back-up” e “batteria guasta/scarica” con contatti di uscita galvanicamente isolati

Accessori: sensore di temperatura batteria, display esterno, cavi di collegamento PC e Modbus

Ricarica veloce delle batterie per applicazioni cicliche

Dimensioni ultracompatte

Intervallo di temperatura -40 ÷ 70°C

Datasheet & Manuali

All in one 12Vdc con Modbus RTU RS485
NOME	INPUT	OUTPUT	DATA SHEET	MANUALI	TECHNICAL DRAWINGS	PROTOCOL COMMUNICATIONS
CBI1235A	110-240-277Vac	35A

All in one 24Vdc con Modbus RTU RS485
NOME	INPUT	OUTPUT	DATA SHEET	MANUALI	TECHNICAL DRAWINGS	PROTOCOL COMMUNICATIONS
CBI2420A	110-240-277Vac	20A

All in one 48Vdc con Modbus RTU RS485
NOME	INPUT	OUTPUT	DATA SHEET	MANUALI	TECHNICAL DRAWINGS	PROTOCOL COMMUNICATIONS
CBI4810A	110-240-277Vac	12.5A

All in one 12-24Vdc con Modbus RTU RS485
NOME	INPUT	OUTPUT	DATA SHEET	MANUALI	TECHNICAL DRAWINGS	PROTOCOL COMMUNICATIONS
CBI2801224A	110-240-277Vac	280W
CBI2501224A	110-240-277Vac 140-340 Vdc	250W

Sensore di temperatura
NOME	INPUT	OUTPUT	DATA SHEET	MANUALI	TECHNICAL DRAWINGS
RJTEMP
