Solar-Laderegler
Der SOL30 ist ein MPPT-Solarladeregler für netzunabhängige Photovoltaikanlagen, der für den Einsatz mit den DC-UPS-Plattformen von Adelsystem konzipiert ist.
Er maximiert die Solarenergieausbeute, passt sich automatisch an die Batterieeinstellungen des DC-UPS an und ermöglicht über die ADELBus-Kommunikation eine Fernüberwachung.
Solaranlagen Solarenergie und unterbrechungsfreie Stromversorgung in einer einzigen Lösung
Das DC-UPS Solar Kit vereint die DC-UPS-Technologie von Adel System mit MPPT-Solarladung und kombiniert SOL30 mit den DC-UPS-Modellen CBI6012A und CBI6024A für netzunabhängige und hybride Photovoltaikanwendungen.
Die Lösung optimiert die verfügbare Solarenergie, steuert das Laden der Batterien koordiniert und bietet Überwachung und Diagnose über die ADELBus-Kommunikation.
Das DC-UPS Solar Kit ist für netzunabhängige und hybride Photovoltaikanwendungen konzipiert, bei denen Solarenergie, Lastkontinuität und Batteriemanagement koordiniert zusammenwirken müssen.
Wenn Solarenergie verfügbar ist, nutzt das System diese vorrangig zur Versorgung der Last und zum Aufladen der Batterie, wodurch die Abhängigkeit vom Stromnetz verringert wird.
Dank der MPPT-Technologie und der nativen Integration mit den DC-UPS-Systemen von Adel optimiert das Kit die Photovoltaik-Energie und vereinfacht die Verwaltung des gesamten Systems.
So funktioniert das DC-UPS Solar Kit
- Nutzt die MPPT-Technologie, um den ganzen Tag über die maximal verfügbare Energie aus dem PV-Modul zu gewinnen.
- Arbeitet über die AdelSystem DC-USV Architektur parallel zum Haupt Wechselstromeingang.
- Überträgt die Batteriekonfiguration automatisch vom DC-USV über den ADELBus.
- Unterstützt offene Blei-Säure, AGM, Gel, Li-Ionen und LiFePO₄ Batterietechnologien.
Die Vorteile der Lösung
- Bei Tageslicht kann die verfügbare Solarenergie vorrangig zur Deckung des Bedarfs und zum Aufladen der Batterie genutzt werden, wodurch der Stromverbrauch aus dem Netz reduziert wird.
- Das Ladeverhalten wird an die übergeordnete Konfiguration des DC-USV Systems angepasst.
- Bietet lokale Diagnosefunktionen und umfassende Netzwerküberwachung für eine schnellere Inbetriebnahme und Wartung.
- Eignet sich dank eines breiten Temperaturbereichs und eines robusten Polycarbonat-Gehäuses für raue Industrieumgebungen.
Entwickelt für OEMs und Schaltschrankbauer, die eine Solarladestation benötigen, die direkt in DIN-Schienen-Schaltschränke passt, anstatt eine wandmontierte oder aus mehreren Gehäusen bestehende Architektur zu erfordern.
Ideal für kleine, dezentrale Schaltschränke, in denen Solarstrom das Laden von Batterien, die Fernüberwachung, Sensoren oder Automatisierungsanwendungen an Standorten ohne stabile Netzversorgung unterstützt.
Nützlich für Videoüberwachungs-, Zugangskontroll- und Feldüberwachungsknoten, bei denen die tagsüber gewonnene Solarenergie die Batterielaufzeit verlängern und den Wartungsaufwand vor Ort verringern kann.
Dank der automatischen, PV-basierten Beleuchtungssteuerung und der Mehrfach-Laststeuerung eignet sich das Gerät für Solarbeleuchtungssysteme und zeitgesteuerte Strategien zur Lastaktivierung.
Ideal, wenn der Kunde bereits eine AdelSystem DC-USV nutzt und eine eng integrierte Solarladeebene anstelle eines separaten, eigenständigen Reglers benötigt.
Das schlanke, 18 mm dünne Gehäuse ist speziell für Schalttafeln und Industrieschränke konzipiert und ermöglicht so eine übersichtlichere und schnellere Integration als Architekturen mit mehreren Geräten, die zusätzliche Anpassungen bei der Montage erfordern.
Durch die Kombination von Solarladung mit einer vernetzten Gleichstrom-USV-Architektur reduziert das System den Verkabelungsaufwand, den Bedarf an externem Zubehör und potenzielle Fehlerquellen in der gesamten Anlage.
SOL30 orientiert sich an den bereits von der DC-USV verwalteten Ladeparametern, was dazu beiträgt, eine einheitliche Batteriebetreuung, Diagnose und ein sichereres Lebenszyklusmanagement im gesamten System zu gewährleisten.
Wenn Sonnenlicht zur Verfügung steht, nutzt die Anlage vorrangig PV-Energie zum Laden der Batterien und zur Lastunterstützung, wodurch die Abhängigkeit vom Netzstrom verringert wird, selbst wenn noch Wechselstrom vorhanden ist.
Anschlüsse an der Vorderseite, eine kompakte Bauweise, Selbstdiagnosefunktionen und eine gemeinsame Konfiguration vereinfachen die Inbetriebnahme, den Austausch und die Fehlerbehebung vor Ort für die technischen Teams.
Ein integriertes System, stets unter Kontrolle
Das DC-UPS Solar Kit vereint CBI6012A oder CBI6024A, SOL30 und Batterien in einer einzigen, aufeinander abgestimmten Architektur und integriert dabei Stromversorgung, Solarladung und Batteriemanagement.

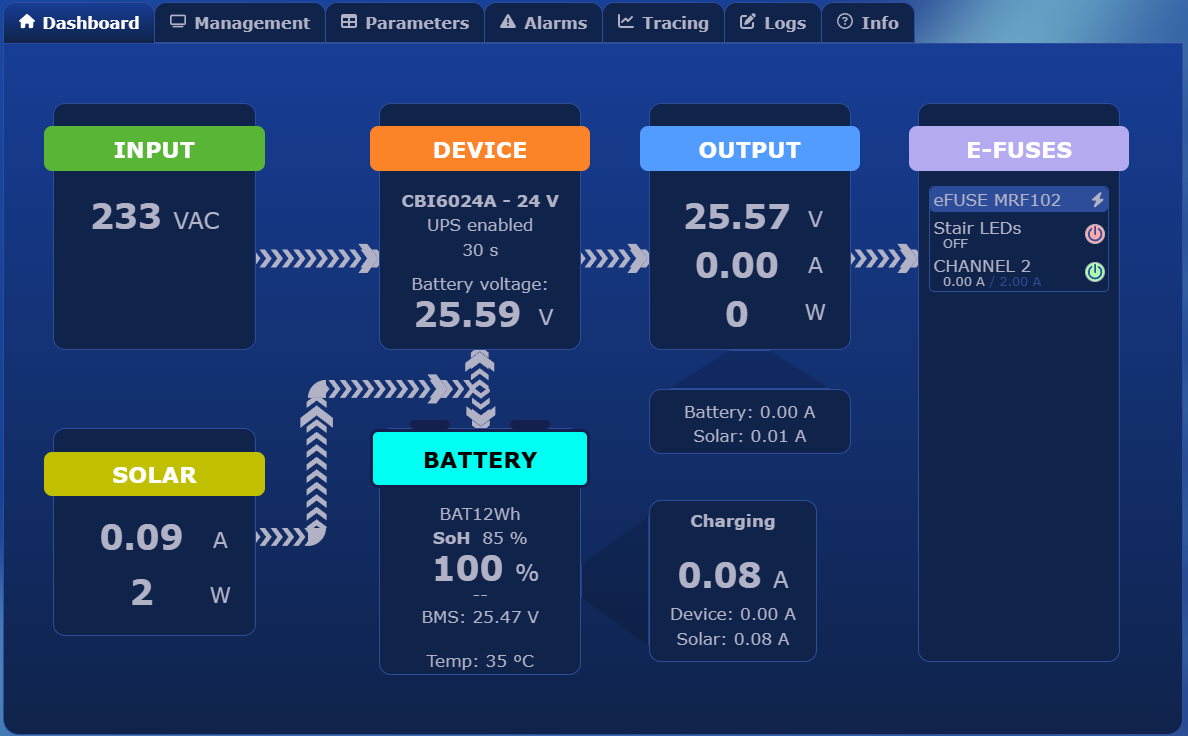

Dank der ADELBus-Kommunikation lässt sich das System aus der Ferne konfigurieren und überwachen und bietet so Einblick in die wichtigsten Betriebsparameter, den Batteriestatus und eventuelle Alarme.
Wichtigste Merkmale
MPPT-Laderegler
Ermittelt den tatsächlichen Punkt maximaler Leistung des PV-Moduls und passt sich an wechselnde Sonnenverhältnisse an. Erreicht einen Spitzenwirkungsgrad von 98 % und maximiert die tägliche Energieausbeute bei niedriger, mittlerer und hoher Leistung.
Direkte DC-USV-Integration
Übernimmt automatisch die Batterieeinstellungen (Boost, Float, Recovery) vom angeschlossenen Adelsystem DC-USV über den ADELBus. Verhindert Konfigurationsabweichungen und verkürzt die Einrichtungszeit.
Datenerfassung
Speichert detaillierte Leistungs- und Lastdaten fürbis zu 10 Tage (bei Anschluss an CBI60). Ermöglicht Leistungsanalysen, Überprüfungen vor Ort und vorausschauende Wartung.
ADELBus-Kommunikation
Vollständige bidirektionale Kommunikation für Überwachung, Konfiguration, Firmware-Updates und Echtzeit-Diagnose innerhalb des Adelsystem-Ökosystems.
Selbstdiagnose
Kontinuierliche Überwachung mit übersichtlichen Status-LEDs und über ADELBus gemeldeten Fehlercodes. Dies beschleunigt die Inbetriebnahme und Fehlerbehebung erheblich.
Lüfterloses, kompaktes Design
Ultradünnes Gehäuse mit einer Breite von 18 mm, für DIN-Schienen- oder Wandmontage, aus Polycarbonat. Entwickelt für raue Industrieumgebungen mit einer Betriebstemperatur von -25 °C bis +60 °C und einer MTBF von > 700.000 Stunden.
